TEST PEN

  1. Pengertian :

  Tespen ialah alat yang di gunakan untuk mengecek atau mengetahui ada tidaknya suatu tegangan listrik. Rangkaian Tespen berbentuk obeng yang mempunyai mata minus (-) berukuran kecil pada bagian ujungnya. Tespen juga memiliki jepitan seperti pulpen sebelumnya dan di dalamnya terdapat led yang mampu menyala sebagai indikator tegangan listrik.



Alat mungil yang bernama test pen ini merupakan perangkat kerja yang sangat dibutuhkan oleh para teknik listrik. meski alat mungil dan terkesan seperti pena ini fungsinya sangat bermanfaat sekali. tidak jarang kita temui setiap teknik listrik membawanya baik dibawa didalam tas atau juga disakunya, namun apakah anda tahu fungsi sebenarnya alat mungil yang bernama test pen ini.

 2. Kegunaan/Fungsi :

Fungsi Tespen yaitu untuk mengetahui ada tidaknya tegangan listrik pada suatu benda, mesin dan sebuah rangakain listrik ada daya listrik atau tidak, fungsi lainnya yaitu untuk membuka skrub dari komponen alat listrik.

Pada umumnya test pen digunakan untuk mengecek daya listrik yang mengalir ke instalasi walaupun bisa juga untuk mengecek arus listrik menggunakkan multi meter namun test pen ini lebih mudah dan praktis. alat ini akan menyala kalau arus yang kita test bermuatan arus positif, namun sebaliknya kalau daya yang kita test bermuatan arus negatif maka alat ini tidak akan menyala.

3. Cara menggunakan Test Pen

Mungkin dari semua teknik listrik ataupun masyarakat umumnya sudah tahu cara menggunakan alat ini namun tidak ada salahnya kalau saya jelas agar penggunaannya aman dari sengatan listrik berikut ini yang harus anda lakukan, sebagai contoh kita cek arus listrik di stop kontak:

1. untuk menggunakan test pen silahkan pegang test pen sedemikian rupa.

2. ujung test pen dimasukkan dalam lubang stop kontan sedangkan jari telunjuk silahkan tempelkan pada pangkal test pen.

3.Jika test pen menyala berarti arus positif jika tidak nyala berarti arus negatif.

Begitu simple dan praktis, yang menjadi pertanyaannya kenapa arus positif bisa nyala sedangkan arus negatif saja tidak ada celah dari mana sebenarnya?



Silahkan lihat lagi pangkal dari test pen. kalau anda melihatnya ada karbon yang berwarna hitam. nah karbon itulah yang menjadikan tubuh kita menjadikan arus negatif. jadi setiap kita cek arus listrik yang bermuatan negatif secara otomatis jari telunjuk anda menjadi arus negatif. sudah paham ya?????

Jenis-Jenis Test Pen

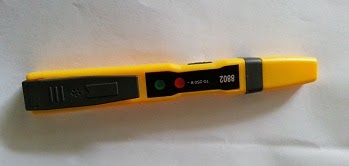

Rupanya test pen juga mempunyai jenis-jenis bentuk dan juga cara memakainya. namun prinsip dasarnya sama yaitu untuk mengetahui arus listrik. yang pertama test pen yang berbentuk obeng yang dipakai pada umumnya. yang kedua test pen yang dihasilkan dari induksi atau reaksi dari arus positif listrik namun kadang-kadang juga dimanfaatkan untuk mengetahui arus negatif, namun test pen yang mamakai induksi listrik ini memakai baterai. bentuknya seperti gambar dibawah ini:

Nah sekarang anda sudah tahu apakah test pen, fungsi dari test pen dan jenis test pen. silahkan gunakan test pen ini jika memang anda butuhkan namun satu hal yang harus anda perhatikan jauhkan test pen ini dari jangkauan anak-anak.



 4. Tingkat Ketelitian :
Biasanya Tespen dapat digunakan untuk tegangan listrik 80 Volt sampai 500 Volt.

5. Cara Membaca Skala dan Hasil : a. Pegang test pen dengan ujung-ujung jari. b. Tempelkan ujung bagian bawah test pen (tempat sumber) dengan penghantar yang akan diuji. c. Setelah itu tempelkan jari ke bagian atas test pen. d. Pada saat LED/bohlam pada test pen menyala, disitulah terdapat aliran arus listrik yang positif.

6. Bagian-bagian : a. Ujung/mata tespen berfungsi sebagai bidang sentuh benda yang bertegangan listrik. b. Batang karbon berfungsi untuk mengahambat sebagian arus listrik. c. Lampu LED/bohlam berfungsi sebagai indicator. d. Pegas untuk memberikan tekanan pada karbon dan lampu terhadap pangkal tespen. e. Pangkal tespen terbuat dari logam sebagai ujung sentuh terhadap jari. f. Gagang tespen terbuat dari bahan transparan yang digunakan agar lampu LED/bohlam yang ada pada test pen terlihat nyalanya.

7. Cara Kalibrasi :
Cara Mengklibrasi test pen sudah terkalibrasi secara otomatis.

8. Nama Lain :
Obeng Test Pen.

9. Jenis-jenis :

• Tespen biasa (Berbentuk Obeng dengan menggunakan lampu LED).
• Testpen Digital yaitu Sejenis test pen untuk mengukur tegangan listrik baik ac-dc (12v-220v) disertai lcd display sehingga kita mengetahui seberapa besar tegangan yang keluar dari sebuah alat elektronik, colokan listrik, dan sebagainya.

10. Cara Merawat :

• Simpan tespen pada tempat yang aman.
• Bersihkan tespen dengan kain kering.  Jaga tespen jangan sampai basah.
• Simpan tespen ditempat yang kering. Usahakan jangan terkena sinar matahari secara langsung.

11. Skala utama/Skala nonius :
Umumnya tespen dapat digunakan untuk tegangan listrik 80 Volt sampai 500 Volt.
